AutoCAD प्रारम्भ करना

This first part covers the basics: starting AutoCAD, managing files, navigating the interface, and getting comfortable with the working environment.

पहले भाग में हम मूल बातें समझेंगे: AutoCAD प्रारम्भ करना, फ़ाइलों का प्रबंधन, इंटरफ़ेस को समझना और कार्य वातावरण से परिचित होना।

Starting AutoCAD (AutoCAD प्रारम्भ करना)

To begin working in AutoCAD, you can either:

• Launch from desktop/start menu: Click the AutoCAD icon.
• Command line/Run window: Type acad (for Windows).

When AutoCAD opens, you are presented with the Start tab, which gives options to create a new drawing, open an existing one, or explore learning resources.

AutoCAD में काम शुरू करने के लिए आप दो तरीकों का उपयोग कर सकते हैं:

• डेस्कटॉप/स्टार्ट मेन्यू से लॉन्च करें: AutoCAD आइकॉन पर क्लिक करें।
• कमांड लाइन/Run विंडो से: Windows में acad टाइप करें।

जब AutoCAD खुलेगा, तो आपको Start tab दिखाई देगा, जहाँ से आप नई ड्रॉइंग बना सकते हैं, पुरानी फ़ाइल खोल सकते हैं या लर्निंग रिसोर्सेज़ देख सकते हैं।

---

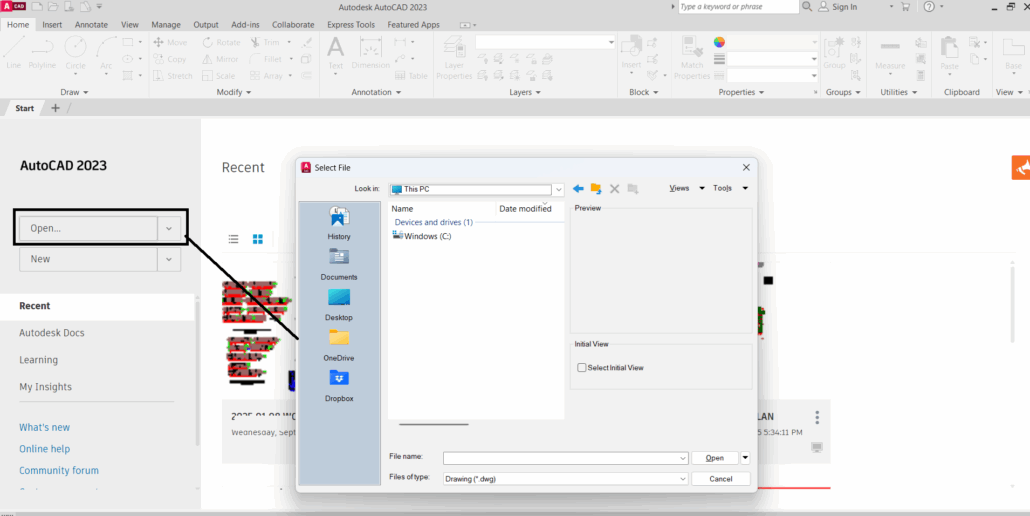

Opening Existing Drawings ( मौजूदा ड्रॉइंग खोलना )

Architects often work with multiple revisions of the same file. To open an existing drawing:

• Go to File > Open, or
• Use the Quick Access Toolbar and click the folder icon, or
• Type OPEN in the command line.

You can browse to your project folder and select a .dwg file. AutoCAD also allows importing files from cloud storage like Google Drive or Dropbox.

आर्किटेक्ट्स अक्सर एक ही फ़ाइल के कई रिवीज़न पर काम करते हैं। किसी मौजूदा ड्रॉइंग को खोलने के लिए:

• File > Open पर जाएँ, या
• Quick Access Toolbar में फ़ोल्डर आइकॉन पर क्लिक करें, या
• कमांड लाइन में OPEN टाइप करें।

अब आप अपनी प्रोजेक्ट फ़ोल्डर से .dwg फ़ाइल चुन सकते हैं। AutoCAD क्लाउड स्टोरेज (जैसे Google Drive or Dropbox ) से भी फ़ाइलें आयात करने की सुविधा देता है।

---

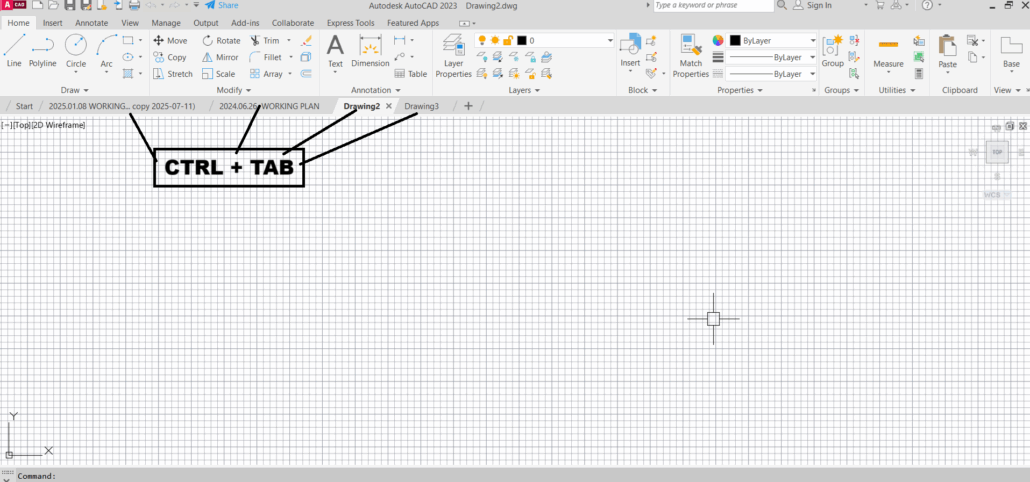

Working with Multiple Drawings ( एक साथ कई ड्रॉइंग पर काम करना )

AutoCAD supports working with several drawings simultaneously. Each file opens in its own tab, much like a web browser.

• Use Ctrl + Tab to cycle through drawings.
• Right-click a tab for options like “Save All” or “Close All.”

This feature is especially useful when architects are referencing multiple plans, sections, or details at once.

AutoCAD एक समय में कई ड्रॉइंग पर काम करने की सुविधा देता है। हर फ़ाइल एक अलग टैब में खुलती है, बिलकुल वेब ब्राउज़र की तरह।

• Ctrl + Tab दबाकर ड्रॉइंग बदल सकते हैं।
• टैब पर राइट-क्लिक करके “Save All” या “Close All” जैसी सुविधाएँ चुन सकते हैं।

यह सुविधा खासतौर पर तब उपयोगी है जब आर्किटेक्ट्स को एक साथ कई प्लान, सेक्शन या डिटेल्स का संदर्भ लेना हो।

---

Understanding the AutoCAD Window

The AutoCAD workspace might look overwhelming at first, but it’s designed to keep tools organized:

• Title Bar: Shows the name of the open drawing.
• Ribbon: Contains tabs and panels with drawing/editing commands.
• Drawing Area: The black (or white) space where you create.
• Command Line: The most powerful feature, where you can type commands directly.
• Status Bar: At the bottom, shows coordinates, snap settings, scale, and more.

---

Working with Toolbars

Although the Ribbon is the modern default, many architects prefer classic toolbars for quick access. You can right-click the ribbon area and enable specific toolbars (Draw, Modify, Layers, etc.). Toolbars are fully customizable, allowing you to arrange them for your workflow.

---

Using Shortcut Menus

AutoCAD offers context-sensitive menus when you right-click. These menus change depending on what you’re doing—for example:

• Right-click in the drawing area: quick options like Undo/Redo.
• Right-click on a selected object: modify, copy, or properties.

Shortcut menus save time and reduce reliance on long command searches.

---

Using Pointing Devices

Most AutoCAD users rely on a mouse with a scroll wheel:

• Left-click: Select objects.
• Right-click: Open shortcut menus.
• Scroll wheel: Zoom in/out.
• Press + hold wheel: Pan across the drawing.

Architects often use specialized mice or digitizers for higher precision.

---

Saving Drawings

Saving is critical to avoid losing work:

• Ctrl + S: Quick save.
• File > Save As: To rename or save in a different location.
• AutoCAD’s default format is .dwg, but you can also save as .dxf for compatibility.

Tip: Always maintain version backups—“ProjectName_V1.dwg,” “V2.dwg,” etc.—to track revisions.

---

Closing Drawings

When finished with a file:

• Use the Close button on the drawing tab, or
• Type CLOSE in the command line.

AutoCAD will prompt you to save if there are unsaved changes.

---

Exiting AutoCAD

To exit the program entirely:

• Click the X button on the top-right corner, or
• Type EXIT in the command line.

It’s good practice to close all drawings before exiting to avoid confusion later.

---

Final Thoughts

Starting with AutoCAD may seem intimidating, but once you understand the interface and file management, it becomes a powerful design partner. As an architect, mastering these basics will help you focus on what truly matters—designing spaces that inspire.

In the next part of this series, we’ll explore setting up AutoCAD

---

---

---

---

AutoCAD विंडो को समझना

पहली बार AutoCAD का इंटरफ़ेस जटिल लग सकता है, लेकिन यह टूल्स को व्यवस्थित रखने के लिए ही बनाया गया है:

• Title Bar: खुली हुई ड्रॉइंग का नाम दिखाता है।
• Ribbon: ड्रॉइंग/एडिटिंग कमांड्स वाले टैब और पैनल।
• Drawing Area: काला (या सफेद) क्षेत्र जहाँ आप ड्रॉइंग बनाते हैं।
• Command Line: सबसे शक्तिशाली भाग, जहाँ आप सीधे कमांड टाइप कर सकते हैं।
• Status Bar: नीचे की ओर, इसमें Coordinates, Snap, Scale और अन्य सेटिंग्स दिखती हैं।

---

टूलबार्स के साथ काम करना

हालाँकि आजकल Ribbon डिफ़ॉल्ट लेआउट है, लेकिन कई आर्किटेक्ट्स त्वरित उपयोग के लिए क्लासिक Toolbars पसंद करते हैं। आप Ribbon क्षेत्र पर राइट-क्लिक करके आवश्यक टूलबार (Draw, Modify, Layers आदि) सक्रिय कर सकते हैं। इन्हें अपनी आवश्यकता अनुसार इधर-उधर व्यवस्थित किया जा सकता है।

---

शॉर्टकट मेन्यू का उपयोग

AutoCAD में राइट-क्लिक करने पर Context-Sensitive Shortcut Menus खुलते हैं। ये आपके कार्य के आधार पर बदलते रहते हैं।

• ड्रॉइंग क्षेत्र में राइट-क्लिक: Undo/Redo जैसी त्वरित कमांड्स।
• किसी ऑब्जेक्ट पर राइट-क्लिक: Modify, Copy या Properties विकल्प।

ये शॉर्टकट मेन्यू समय बचाते हैं और लंबी कमांड लिस्ट खोजने की ज़रूरत कम कर देते हैं।

---

पॉइंटिंग डिवाइस का उपयोग

AutoCAD उपयोगकर्ता अधिकतर स्क्रॉल व्हील वाले माउस पर निर्भर रहते हैं:

• Left-click: ऑब्जेक्ट चुनने के लिए।
• Right-click: शॉर्टकट मेन्यू के लिए।
• Scroll wheel: ज़ूम इन/आउट।
• Wheel दबाकर खींचें: ड्रॉइंग में Pan करने के लिए।

कई आर्किटेक्ट्स अधिक सटीकता के लिए विशेष माउस या डिजिटाइज़र का उपयोग करते हैं।

---

ड्रॉइंग सेव करना

काम बचाना बेहद ज़रूरी है:

• Ctrl + S: त्वरित सेव।
• File > Save As: नया नाम या नई जगह पर सेव करने के लिए।
• AutoCAD की डिफ़ॉल्ट फ़ाइल फ़ॉर्मेट .dwg है, लेकिन आप इसे .dxf में भी सेव कर सकते हैं।

👉 टिप: हमेशा वर्ज़न बैकअप बनाएँ – “ProjectName_V1.dwg”, “V2.dwg” आदि।

---

ड्रॉइंग बंद करना

फ़ाइल पर काम पूरा होने के बाद:

• ड्रॉइंग टैब पर Close बटन दबाएँ, या
• कमांड लाइन में CLOSE टाइप करें।

अगर बदलाव सेव नहीं किए हैं, तो AutoCAD आपको सेव करने का संकेत देगा।

---

AutoCAD से बाहर निकलना

सॉफ़्टवेयर पूरी तरह बंद करने के लिए:

• टॉप-राइट कोने पर X बटन क्लिक करें, या
• कमांड लाइन में EXIT टाइप करें।

👉 अच्छा अभ्यास है कि AutoCAD बंद करने से पहले सभी ड्रॉइंग्स सेव और क्लोज़ कर लें।

---

अंतिम विचार

शुरुआत में AutoCAD थोड़ा जटिल लग सकता है, लेकिन इंटरफ़ेस और फ़ाइल प्रबंधन समझ लेने के बाद यह एक शक्तिशाली डिज़ाइन साथी बन जाता है। आर्किटेक्ट्स के लिए इन बुनियादी बातों में निपुणता हासिल करना ज़रूरी है ताकि वे अपने असली लक्ष्य—प्रेरणादायक स्थानों का डिज़ाइन—पर ध्यान केंद्रित कर सकें।

श्रृंखला के अगले भाग में हम ड्रॉइंग की मूल बातें सीखेंगे—लाइन, सर्कल, आर्क और वे सभी तत्व जो आर्किटेक्चरल ड्राफ्टिंग की नींव हैं।
